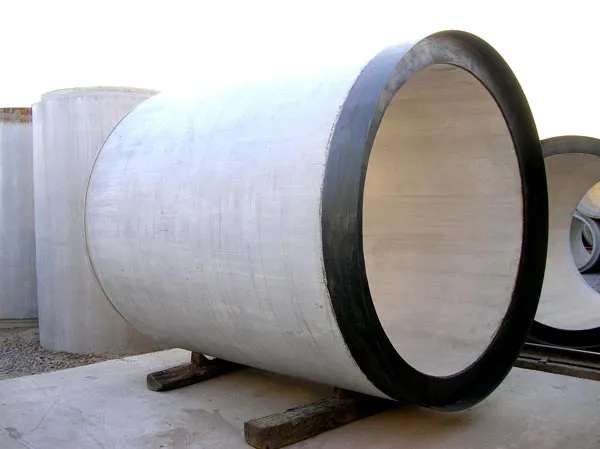

检测钢承口水泥管的质量需从原材料、外观、尺寸、物理性能、接口密封性、防腐性能等多方面进行系统评估，以下是具体检测方法和标准：

一、原材料检测

水泥与骨料

检测内容：水泥强度（抗折、抗压）、安定性（是否含游离氧化钙等有害物质）。

方法：按《水泥胶砂强度检验方法》（GB/T 17671）测试，骨料需筛分分析含泥量。

标准：水泥强度需达到C30-C50标号，安定性合格。

钢筋骨架

检测内容：钢筋屈服强度、防腐处理（如镀锌层厚度）。

方法：拉伸试验检测强度，测厚仪或划痕法检测镀锌层附着力。

标准：钢筋强度需≥HPB300级，镀锌层厚度≥50μm。

钢承口材料

检测内容：钢板厚度、防腐涂层（如环氧沥青、镀锌层）附着力。

方法：千分尺测厚度，划格法（1mm间距）检测涂层附着力。

标准：钢板厚度误差≤±0.1mm，涂层无脱落为合格。

橡胶密封圈

检测内容：硬度、拉伸强度、老化性能。

方法：邵氏硬度计测硬度，拉伸试验机测强度，老化试验箱模拟长期使用。

标准：硬度50-70HA，拉伸强度≥15MPa，老化后无脆裂。

二、外观与尺寸检测

外观检查

内容：管体表面裂缝、蜂窝麻面、露筋、钢承口锈蚀或变形。

方法：目视或放大镜观察，重点检查承口与插口接触面。

标准：无明显裂纹、孔洞，钢承口无锈蚀或凹凸变形。

尺寸精度

内容：管径、壁厚、长度、承口内径及深度。

方法：卡尺或卷尺测量管径与长度，专用量具测承口尺寸。

标准：

管径允许偏差：±1%（如DN1000管，误差≤±10mm）；

承口内径偏差：≤±2mm，深度偏差：≤±5mm（依据GB/T 11836）。

三、物理性能检测

抗压强度

方法：从管体截取混凝土试块，按《混凝土力学性能试验方法》（GB/T 50081）测试抗压强度。

标准：≥设计标号（如C50），且满足国标抗压荷载要求（如SN8、SN10等级）。

抗渗性

方法：水压试验，管内加压至0.1MPa恒压30分钟，观察外壁是否渗水。

标准：无渗漏为合格（抗渗等级P0.2MPa以上）。

钢筋保护层厚度

方法：电磁探头测定钢筋位置及保护层厚度。

标准：保护层厚度≥15mm，避免钢筋锈蚀。

四、接口密封性检测

气密试验

方法：将钢承口与插口对接，通入压缩空气（压力0.05-0.1MPa），观察是否漏气。

标准：30秒内压力降≤10%为合格。

水压试验

方法：组装接口后，管内注水并加压至0.1MPa，恒压1小时，检查橡胶圈密封处。

标准：接口无渗漏，橡胶圈无移位或破损。

五、防腐性能检测

钢承口防腐层

方法：

测厚仪检测镀锌层或涂层厚度；

盐雾试验（模拟腐蚀环境，周期≥480小时）。

标准：镀锌层厚度≥80μm，盐雾试验后无起皮、剥落。

内壁耐腐蚀性

方法：对混凝土表面进行抗酸碱侵蚀试验（如浸泡硫酸盐溶液30天）。

标准：表面无酥松、剥落。

六、出厂资质与第三方检测

出厂检测报告

检查厂家提供的合格证、混凝土试块强度报告、钢承口防腐检测报告。

核对标注信息（如执行标准GB/T 11836、生产日期、压力等级SN8/SN10等）。

第三方抽检

抽样比例：同一批次每500根抽1根，不足500根也抽1根。

送检至权威机构（如国家水泥制品质检中心）进行全项检测。

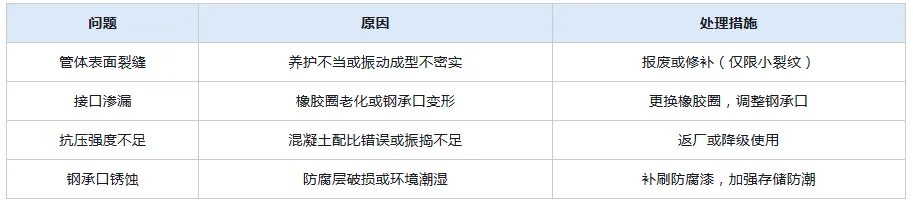

七、常见质量问题与处理

总结

钢承口水泥管的质量检测需结合原材料验收、外观尺寸检查、物理性能测试、接口密封性验证及防腐性能评估，同时核查出厂资质和第三方报告。关键指标需符合国标（如GB/T 11836）或工程特殊要求（如高抗渗、耐腐蚀场景）。检测合格后方可投入使用，避免因管材问题导致渗漏、破裂等工程隐患。
