确定承插口水泥管的养护周期需综合考虑混凝土强度发展、环境条件、管子规格及接口处理要求等因素。以下是具体分析及方法：

一、养护周期的核心目标

确保混凝土强度：养护需保证混凝土达到设计强度（如C40），满足抗压荷载要求（通常≥15kN/m²）。

防止开裂与渗漏：通过充分水化减少收缩裂缝，确保承插口密封性（尤其柔性接口的橡胶圈槽需稳定成型）。

二、养护周期的确定依据

1. 养护方法选择

自然养护：

周期：通常需7~14天（常规管）至28天（大口径或高压管）。

操作：脱模后覆盖湿布或塑料膜，每日洒水2~3次，保持表面湿润。

适用场景：小批量生产、低强度管或环境温度适宜（15~30℃）。

蒸汽养护：

周期：8~12小时（温度≤60℃，湿度≥90%），加速混凝土硬化。

操作：模具内通蒸汽，脱模后无需额外养护（但需避免温差过大导致开裂）。

适用场景：批量生产、急需出厂或低温环境（需配合保温措施）。

2. 环境条件影响

温度：

>20℃：水化速度快，自然养护可缩短至7天。

5~20℃：延长至14天，低温时需覆盖保温层（如棉毡）。

<5℃：禁止自然养护，需采用蒸汽或电热养护。

湿度：空气干燥时增加洒水频率，潮湿环境可减少养护次数。

3. 管子规格与用途

管径与壁厚：

大口径管（如DN1500以上）或高压力等级管需延长养护至14~28天。

小口径管（如DN600以下）可缩短至7天。

应用场景：

深埋管道、污水腐蚀性环境需更长养护时间以确保耐久性。

4. 接口处理要求

柔性接口（橡胶圈）：承口槽需在养护期间稳定成型，避免过早受力导致橡胶圈移位。

刚性接口（水泥砂浆填充）：脱模后需继续养护填充层，确保砂浆与混凝土结合密实。

三、实际操作步骤

依据标准初步设定

参考《混凝土和钢筋混凝土排水管》（GB/T 11836-2022）：

自然养护≥7天，蒸汽养护温度≤60℃。

脱模强度需达到设计强度的60%~70%。

试块检测验证

制作同批次混凝土试块，养护相同条件后测试抗压强度。

达标判断：

7天强度≥60%设计强度（如C40需达到24MPa）。

28天强度≥100%设计强度（完全达标）。

调整周期

若7天试块强度未达标，延长养护至14天并复测。

高温或风干环境可增加覆盖物（如湿麻布）减少水分蒸发。

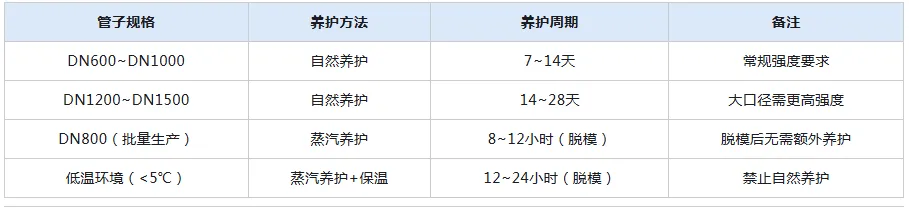

四、典型场景养护周期参考

五、注意事项

避免过早脱模：混凝土未达脱模强度（通常为设计强度的60%）时脱模易导致裂缝。

防止干缩开裂：高温或大风天气需增加保湿措施（如喷水雾、覆盖湿布）。

接口保护：柔性接口的橡胶圈槽在养护期间避免外力撞击，刚性接口填充层需同步养护。

六、总结

承插口水泥管的养护周期需根据养护方法、环境条件、管子规格综合确定：

常规场景：自然养护7~14天，蒸汽养护8~12小时。

高强度或大口径管：延长至14~28天，并通过试块检测确认强度。

关键原则：以混凝土达到设计强度为核心，兼顾生产效率与质量安全。
