水泥管的养护周期需根据养护方法、环境条件、管子规格及混凝土配比等因素综合确定。以下是具体说明：

一、养护周期的核心目标

确保混凝土强度：养护需保证混凝土达到设计强度（如C30、C40等），满足抗压荷载要求。

防止开裂与渗漏：通过充分水化减少收缩裂缝，确保管子结构密实，尤其承插口密封性。

二、养护周期的确定依据

1. 养护方法

自然养护：

适用场景：现场施工、小批量生产或低温环境（需覆盖保温）。

周期：

常规管子（如DN600~DN1000）：7~14天（强度达标即可脱模）。

大口径管（如DN1500以上）或高压力等级管：14~28天。

操作：覆盖湿布、塑料膜或草帘，每日洒水2~3次，保持表面湿润。

蒸汽养护：

适用场景：工厂批量生产、急需出厂或低温环境。

周期：8~12小时（温度≤60℃，湿度≥90%），加速混凝土硬化。

注意：脱模后需避免温差过大，防止开裂。

化学养护：

使用养护剂喷涂，形成保水膜，缩短周期至3~7天，但需验证强度。

2. 环境条件

温度：

>20℃：水化快，自然养护可缩短至7天。

5~20℃：延长至14天，低温时需覆盖保温层（如棉毡）。

<5℃：禁止自然养护，需采用蒸汽或电热养护。

湿度：空气干燥时增加洒水频率，潮湿环境可减少养护次数。

风速：大风天气需加强覆盖，避免水分蒸发过快。

3. 管子规格与用途

管径与壁厚：

大口径、厚壁管（如DN1500以上）需延长养护至14~28天。

小口径管（如DN600以下）可缩短至7天。

应用场景：

深埋管道、污水腐蚀性环境需更长养护时间以确保耐久性。

临时排水管可适当缩短周期（需通过强度检测验证）。

4. 混凝土配比与外加剂

水泥品种：早强型水泥（如R型）可缩短养护周期，普通硅酸盐水泥需更长时间。

外加剂：

掺减水剂或缓凝剂时，凝结时间延长，需根据试块结果调整周期。

引气剂可改善抗冻性，但需确保养护湿度充足。

三、实际操作步骤

依据标准初步设定

参考《混凝土和钢筋混凝土排水管》（GB/T 11836）：

自然养护≥7天，蒸汽养护温度≤60℃。

脱模强度需达到设计强度的60%~70%。

试块检测验证

制作同批次混凝土试块，养护相同条件后测试抗压强度。

达标判断：

7天强度≥60%设计强度（如C40需达到24MPa）。

28天强度≥100%设计强度（完全达标）。

调整周期

若7天试块强度未达标，延长养护至14天并复测。

高温或风干环境可增加覆盖物（如湿麻布）减少水分蒸发。

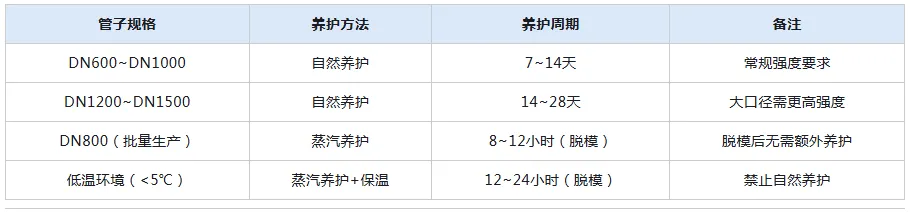

四、典型场景养护周期参考

五、注意事项

避免过早脱模：混凝土未达脱模强度（通常为设计强度的60%）时脱模易导致裂缝。

防止干缩开裂：高温或大风天气需增加保湿措施（如喷水雾、覆盖湿布）。

接口保护：承插口的橡胶圈槽在养护期间避免外力撞击，刚性接口填充层需同步养护。

冬季施工：气温低于5℃时，需采用蒸汽养护或掺防冻剂，并延长养护时间。

六、总结

水泥管的养护周期需根据以下原则确定：

以混凝土强度达标为核心，通过试块检测验证。

结合环境条件与施工需求，选择自然养护或蒸汽养护。

参考标准但灵活调整，大口径、低温或特殊用途需延长周期。

典型周期：自然养护7~14天，蒸汽养护8~12小时，低温或大口径管延长至14~28天。
